Descrizione

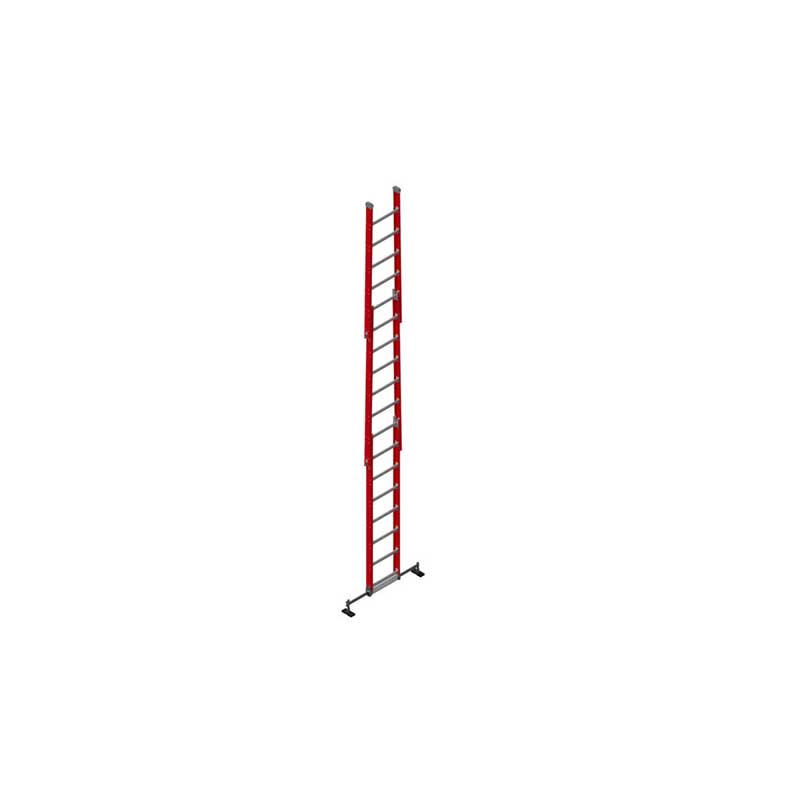

Scala innestabile all’italiana 10.10 mt 10 9 9 5
Altezza 1011 mm
Pedone 10 gradini
Intermedio 9 gradini
Intermedio 9 gradini
Finale 5 gradini
La scala innestabile è costruita con montanti in poltruso di vetroresina a profilo aperto a sezione U e pioli a profilo rettangolare in estruso di alluminio con profonda lavorazione antiscivolo nella parte di appoggio.
L’ancoraggio tra piolo e montante viene realizzato tramite l’utilizzo di flange e rivetti e strappo.
La scala è munita di piedi snodati alla base, la superficie antiscivolo in plastica è rinforzata con un inserto metallico che aumenta la rigidità e la resistenza del piede.
La scala in vetroresina ad elementi innestabili, detta all’italiana, è costituita da una struttura modulare che consente la composizione della scala secondo le specifiche esigenze del cliente. Inoltre il trasporto risulta più semplice in quanto si possono trasportare e montare solo i pezzi che realmente servono.

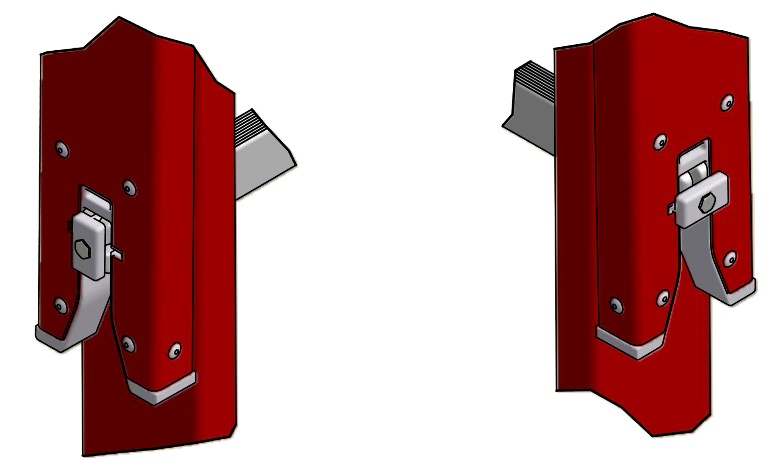

DISPOSITIVO ANTISFILO
Il DISPOSITIVO ANTISFILO è montato fisso di serie su tutti i tronchi nella parte sporgente del piolo d’innesto, di facile e rapido inserimento, è sempre a portata di mano dell’operatore.
L’avvertimento scritto per esteso “INSERIRE L’ANTISFILO” posto sui pioli, in prossimità dei quali è d’obbligo l’uso del dispositivo, evita le omissioni per distrazione.
PUNTO D’INNESTO
L’innesto dei tronchi è realizzato con scassi nella vetroresina rinforzati con puntali in lega leggera che garantiscono, oltre ad un sicuro vincolo di innesto, anche un’ottima resistenza agli urti delle estremità dei tronchi.

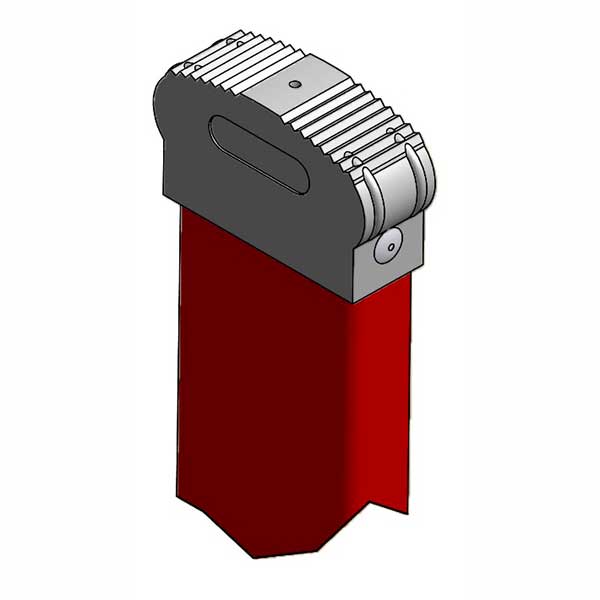

CAPPUCCI TERMINALI
La scala è dotata di cappucci per rendere l’appoggio sicuro.
COMPOSIZIONE DELLA SCALA
La scala ad innesto deve essere composta da almeno 2 tronchi, una base e una cima, in modo da avere i requisiti minimi di appoggio con elementi antiscivolo.
La lunghezza della scala completamente innestata viene calcolata sommando le lunghezze lineari dei tronchi e sottraendo a questa misura 465 mm per ogni tronco che compone la scala meno 1.
Quindi se la scala è composta da da 3 tronchi, alla somma delle lunghezze dei tronchi va sottratto 2 volte 465 mm.
La scala ad innesto si compone di 3 tipologie di elementi:
le basi da appoggio a terra (con o senza barra stabilizzatrice)
gli intermedi e le
cime con cappucci.

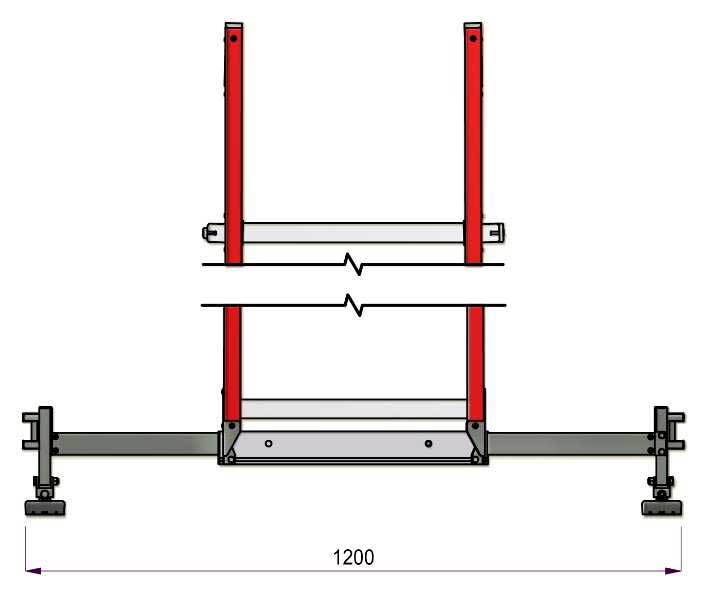

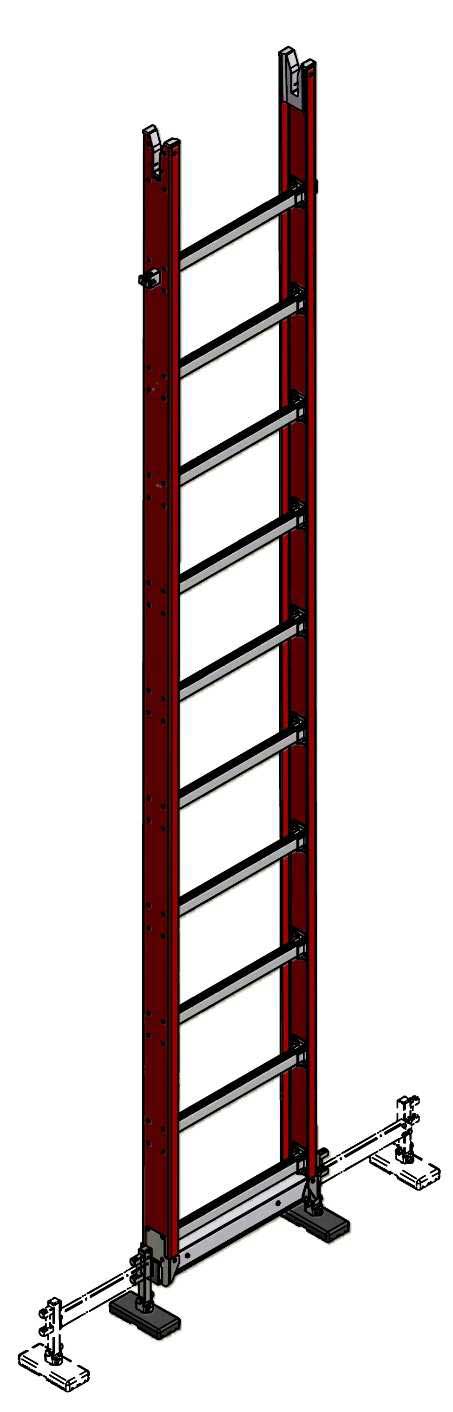

BASE DI APPOGGIO CON BARRA TELESCOPICA
La base della scala è munita di barra stabilizzatrice estraibile e piedi snodati antiscivolo.
La barra stabilizzatrice è di tipo telescopico a doppio sfilo parallelo; questa soluzione ci permette di massimizzare la base da appoggio della scala, quando la barra è aperta, e al contempo di minimizzare L’ingombro della base con la barra chiusa in fase di trasporto e stoccaggio.
La barra viene estesa azionando un pulsante per ogni lato e si blocca automaticamente, raggiunta la massima posizione di utilizzo.
La barra è munita di 2 piedi snodati antiscivolo, rinforzati con una lastra metallica interna che ne aumenta la rigidità. Uno dei piedi è munito di attacco per piede regolabile.
La base è accessoriata di piede regolabile estraibile, che può essere innestato alla barra per regolare eventuali dislivelli del terreno.
Il tronco di base è completo di dispositivoantisfilo ad innesto rapido.

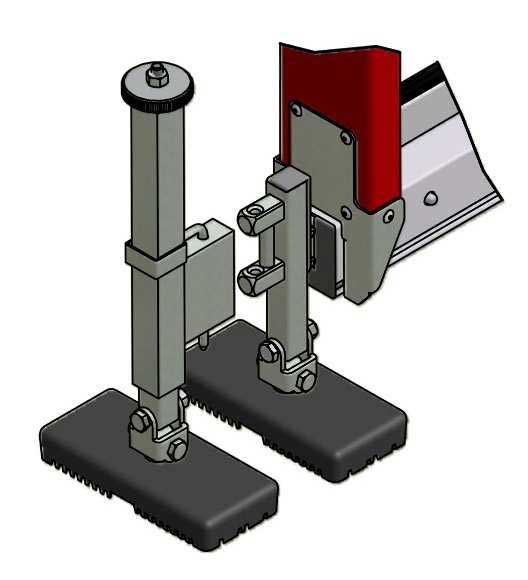

Scala innestabile all’italiana – particolare piede d’appoggio e del sistema di regolazione dei dislivelli

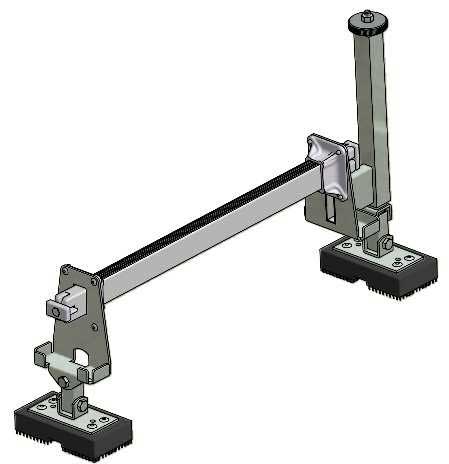

Scala innestabile all’italiana – particolare della barra telescopica

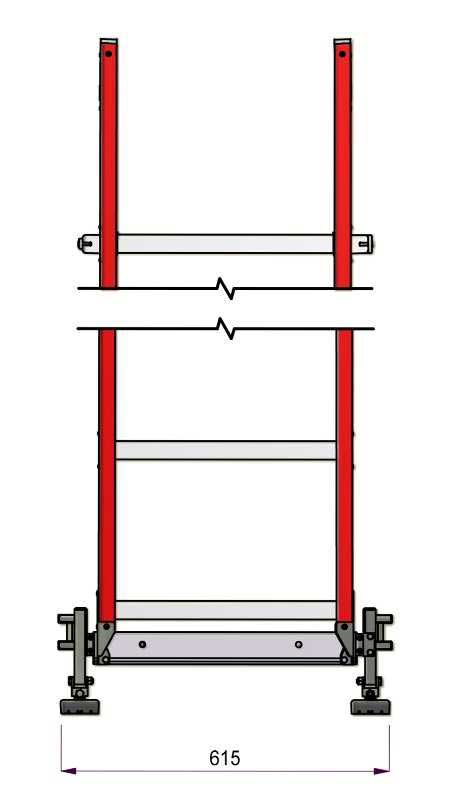

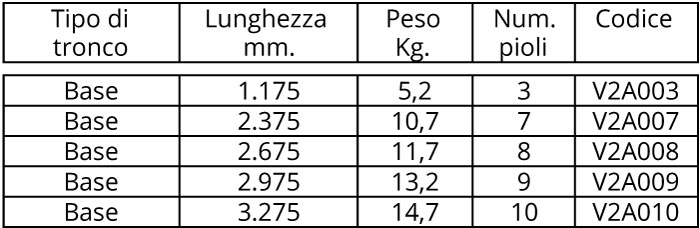

MISURE DEL TRONCO DI PARTENZA

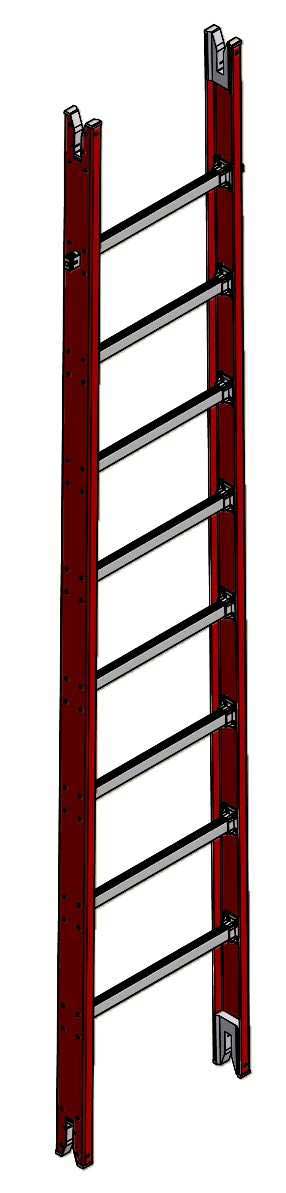

INTERMEDI DI SCALA AD INNESTO
Il tronco intermedio di scala ad innesto, di forma conica, è munito di puntali di innesto inferiori e superiori e dispositivo antisfilo ad innesto rapido.

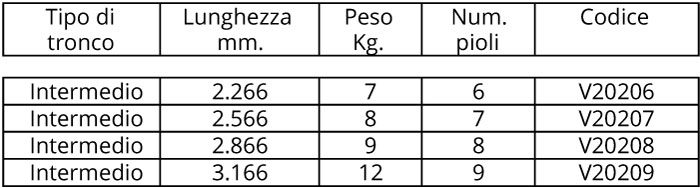

MISURE DEI TRONCHI INTERMEDI

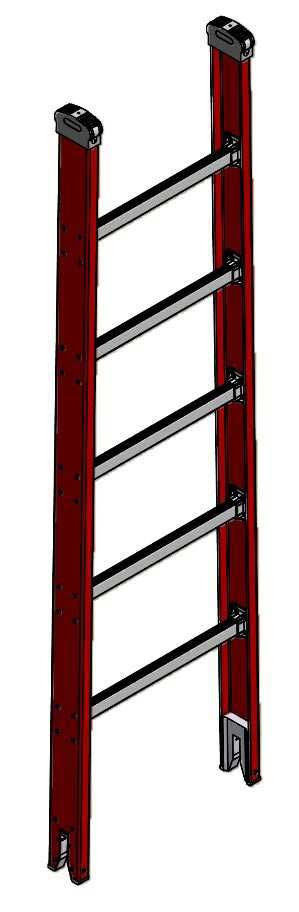

FINALE DI SCALA AD INNESTO
Il tronco cimale di scala ad innesto, di forma conica, è munito di puntali di innesto inferiori e cappucci in gomma antiscivolo.

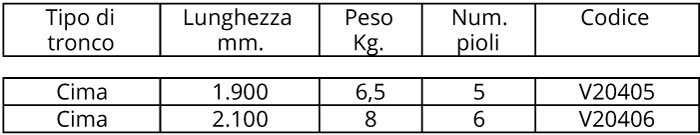

MISURE DEI FINALI
ACCESSORI SCALA AD INNESTO

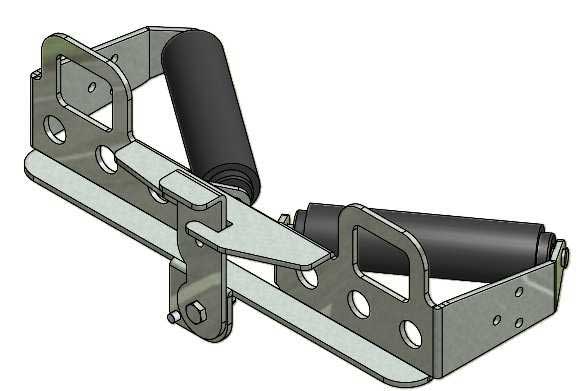

POGGIAPALO CON CINGHIA
Il poggiapalo rimovibile va fissato ad un piolo della scala; è munito di rulli per facilitare lo sviluppo sul palo e di cinghia a regolazione continua per l’ancoraggio della scala al palo. Codice W-VAL05
Vedi il poggiapalo con cinghia
PIATTAFORMA DI STAZIONAMENTO
La piattaforma di stazionamento permette, in caso di lavori che si protraggono per un certo tempo, di poter posizionare i piedi su un appoggio di maggiori dimensioni e quindi più comodo.
Codice W-VAL01
Vedi la piattaforma di stazionamento

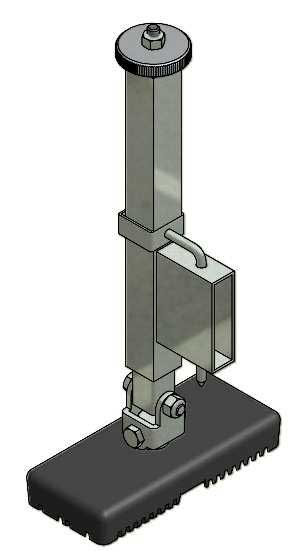

PIEDE REGOLABILE ESTRAIBILE PER SCALE AD INNESTO
Piede regolabile estraibile, da innestare nell’apposita predisposizione presente sulle basi munite di barra stabilizzatrice estraibile.
Codice W-V40
Vedi il piede regolabile estraibile per scale ad innesto
ROMPITRATTA TELESCOPICO
Il rompitratta telescopico ha la funzione di ridurre la flessione delle scale che superano gli 8 metri altezza. Codice W-VAL06
Vedi il rompitratta telescopico

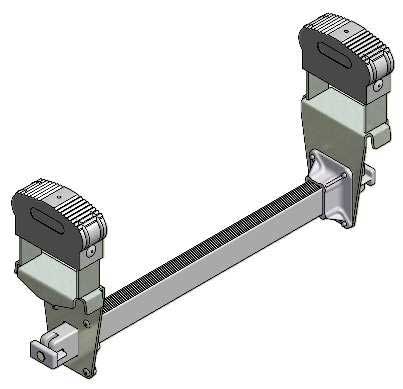

CAPPUCCI ESTRAIBILI
I cappucci estraibili, montati su un supporto che si innesta sulla base o su un intermedio di scala ad innesto, trasformano il tronco in una cima, atta all’appoggio a muro della scala.
Codice W-V05
PIEDI ESTRAIBILI PER INTERMEDI DI SCALA AD INNESTO
I piedi estraibili, montati su un supporto che si innesta su un intermedio di scala ad innesto, trasforma il tronco in una base, atta all’appoggio a terra della scala.
Codice W-V02

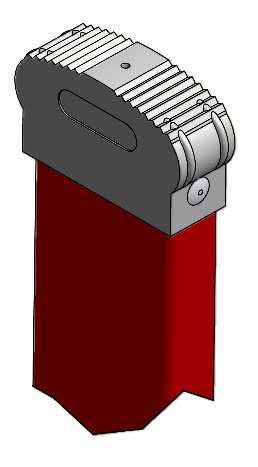

CAPPUCCIO PER CIMA DI SCALA AD INNESTO IN VTR
Cappuccio in gomma per cima di scala all’italiana ad innesto. Codice W-V08
Vedi i cappucci per cima ad innesto
PARTICOLARI COSTRUTTIVI
Le scale in vetroresina trasformabili IR sono costruite con montanti in poltruso di vetroresina con profilo aperto a U e pioli o gradini in estruso di alluminio con lavorazione antiscivolo.
Il poltruso di vetroresina consiste in una particolare lavorazione delle fibre di vetro che vengono intrecciate secondo parametri precisi e immerse nelle resine. Questa tecnica consente al manufatto di avere in ogni suo punto le medesime caratteristiche chimico-fisiche, rendendolo idoneo a sopportare le sollecitazioni della scala.
La scelta di adottare un profilo aperto a U è dovuta all’esigenza di contenere il peso della scala, ma, offre anche altri vantaggi. Ogni parte della scala è visibile e ispezionabile. L’operatore può così valutare immediatamente, eventuali danni conseguenti a colpi o cadute. L’adozione del montante a U, ci permette di riparare qualsiasi parte delle nostre scale.
ATTACCO PIOLO-MONTANTE
Punto nevralgico per la sicurezza e la solidità nel tempo della scala è sicuramente l’attacco piolo-montante. Questa zona è infatti quella che deve sopportare il maggior “lavoro” di carico della scala.
Per questo motivo è stata adottata una nuova tecnica di fissaggio dei pioli ai montanti, eseguito con una flangia che realizza l’unione senza intaccare la vetroresina. L’accoppiamento piolo flangia è realizzato a pressione, creando un doppio attacco conico che non ha nessuna possibilità di allentarsi.
La flangia è unita al montante con 8 (4 per parte) rivetti a strappo con una superficie di contatto di circa 90 cmq. che conferisce, oltre ad un sicuro accoppiamento anche un aumento di rigidità della scala.
SICUREZZA
Tutte le nostre scale sono costruite seguendo le norme italiane in materia di sicurezza sul luogo di lavoro.
In particolare tutte le scale sono conformi al dlgs 81 del 2008 (TU Sicurezza Lavoro).
A seconda delle tipologie di scale e delle altezze, oltre alla conformità al dlgs 81/2008 le scale possono essere conformi alle norme EN131 o alle norme UNI10401.
Tutte le scale sono accompagnate da attestato di conformità, in cui vi sono riportati i dati della scala, la norma di riferimento e il proprietario della scala. Queste informazioni sono presenti anche nelle targhette metalliche identificative che vengono montate sulla scala.
MANUTENZIONE
La scala è uno strumento che serve per salire in alto e le nostre scale sono costruite per un uso intenso, professionale, duraturo nel tempo.
E’ anche vero però che la scala non può considerarsi un oggetto indistruttibile e immutabile nel tempo. Nella normale vita della scala, dopo un periodo di utilizzo che varia a seconda dell’intensità di lavoro a cui è sottoposta e al tipo di materiale con cui viene costruita, giunge un momento in cui si rende necessario un esame della scala per capire se necessita di interventi di manutenzione.
Chi adotta la scala come strumento di lavoro, prendersi l’impegno di verificare lo stato di salute del proprio strumento: per questo raccomandiamo, sia una veloce verifica ad ogni uso da parte dell’utilizzatore, sia una verifica più approfondita, da parte di una persona competente ogni 12 mesi.
La verifica della scala viene guidata da una lista di controllo, che guida il preposto nei punti chiave dell’attrezzatura.
Inoltre mettiamo a disposizione per i nostri clienti, un servizio di verifica della scala, che comprende, oltre all’esame visivo e funzionale, prove di carico specifiche per le varie tipologie di scale.
Questa attività di verifica si conclude con l’emissione di un attestato di verifica.
SCALA IN VETRORESINA INNESTABILE – PEDONI
Modello | Tipo | Lunghezza (mm) | Peso (Kg) | Pioli |
---|---|---|---|---|
V2A003 | Pedone | 1175 | 16 | 5.2 |
V2A007 | Pedone | 2375 | 16 | 10.7 |
V2A008 | Pedone | 2675 | 16 | 11.7 |
V2A009 | Pedone | 2975 | 16 | 13.2 |
V2A010 | Pedone | 3275 | 16 | 14.7 |
SCALA IN VETRORESINA INNESTABILE – INTERMEDI
Modello | Tipo | Lunghezza (mm) | Peso (Kg) | Pioli |
---|---|---|---|---|
V20206 | Intermedio | 2266 | 16 | 7 |
V20207 | Intermedio | 2566 | 16 | 8 |
V20208 | Intermedio | 2866 | 16 | 9 |
V20209 | Intermedio | 3166 | 16 | 12 |
SCALA IN VETRORESINA INNESTABILE – FINALI
Modello | Tipo | Lunghezza (mm) | Peso (Kg) | Pioli |
---|---|---|---|---|
V20405 | Finali | 1900 | 6.5 | 5 |
V20406 | Finali | 2100 | 8 | 6 |
Per qualsiasi informazione tecnica o commerciale relativa alla Scala innestabile all’italiana contattateci senza impegno utilizzando l”apposito form.
